BECKHOFF EL5001 Технически спецификации
Модел: BECKHOFF EL5001
Тип кодиране: Грей код, Двоичен код
Максимална скорост на предаване: 1 MHz
Максимална дължина на данните: 32 бита
Тип сигнал: Диференциален сигнал (RS422), Сигнали за данни (D+/D-), Тактови сигнали (Cl+/Cl-)
Комуникационен протокол: EtherCAT
Тип монтаж: Стандартен монтаж на 35 mm DIN-шина
Захранване на енкодер: 24 V DC (директно чрез захранващи контакти), по избор 5 V DC (изисква EL9505)
Работно захранване: 24 V DC (чрез E-bus захранване)
Електрическа изолация: 500 V (E-шина и изолирана страна на полето)
Индикатори за състояние: LED индикатори за захранване, работа и състояние на предаване на данни
Работна температура: -25 градуса ~ +60 градуса
Степен на защита: IP20

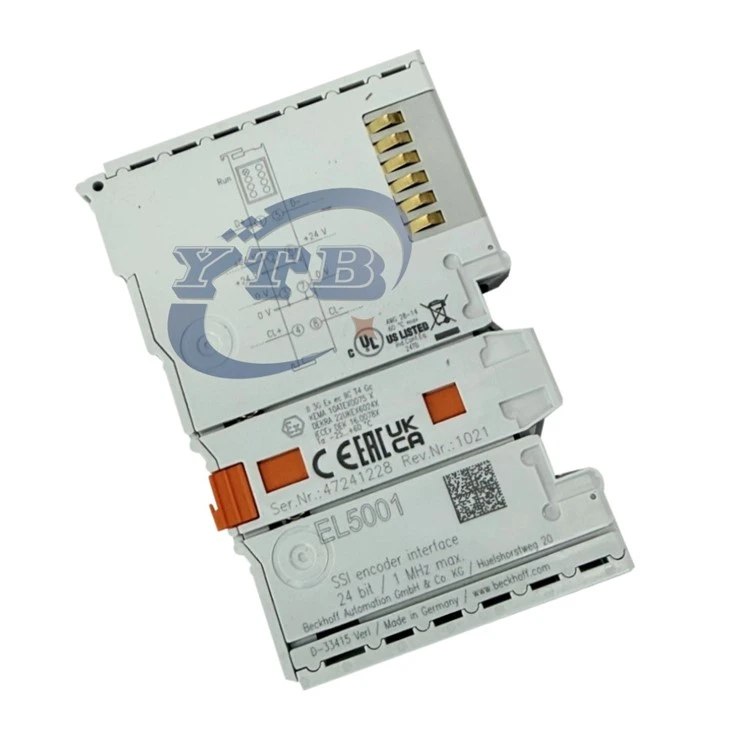

Какво представлява BECKHOFF EL5001?
Нашият BECKHOFF EL5001 е едно-канален интерфейсен модул на SSI енкодер, поддържащ захранване от 24 V и скорост на комуникация до 1 MHz. Той е много лесен за използване и може да предава данни за позиция надеждно и с висока скорост към системата EtherCAT, което го прави идеален за различни приложения за измерване на позиция като оборудване за автоматизация, конвейерни линии или системи за серво управление.
Защо да изберете Beckhoff EL5001?
1. Едно-канален SSI главен дизайн, поддържа напълно едно-оборотни и много-оборотни абсолютни енкодери, не е необходим допълнителен конвертор, намалявайки разходите за системна интеграция.
2. 1 MHz високо{1}}скоростно предаване на данни, позволяващо бързо получаване на данни, за да се изпълнят изискванията за обратна връзка за позицията на високо{2}}оборудване за движение.
3. Директно 24V захранване, не е необходим допълнителен захранващ модул на енкодер, което значително опростява окабеляването на системата.
4. Съвместим формат на енкодер: Поддържа код на Грей и двоичен код, с гъвкава дължина на данните, регулируема до 32 бита.
Сценарии за приложение на EL5001
EL5001 се използва главно за събиране на данни за местоположение и се използва широко в много видове оборудване. Например, това е от съществено значение за обратна връзка за позицията в серво мотори, машинни инструменти, опаковъчни машини, конвейерни системи, както и обратна връзка за ъгъл и проследяване във вятърна енергия и фотоволтаични системи.
Акценти в дизайна
Подобрете ефективността
● Материал: Корпусът е изработен от издръжлива инженерна пластмаса, устойчива на износване и стареене, а също и прахоустойчива и{0}}устойчива на влага, така че може да издържа на ежедневни удари и прашни среди в работилниците. Вътрешната печатна платка използва високо{2}}температурни промишлени-материали със запояване на твърди компоненти, което позволява стабилна дългосрочна-работа както при високи, така и при ниски температурни условия, осигурявайки дълъг експлоатационен живот.

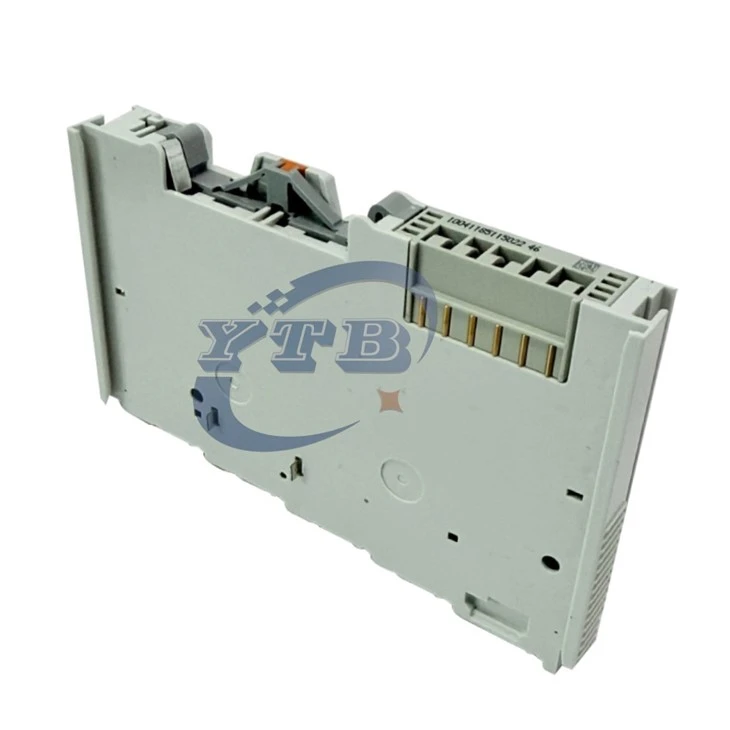

● Външен вид: Стандартен тънък модулен дизайн с 12 mm ултра-широчина, включващ чиста и компактна квадратна структура. Ясно видимите индикатори за състояние улесняват наблюдението на работното състояние с един поглед.

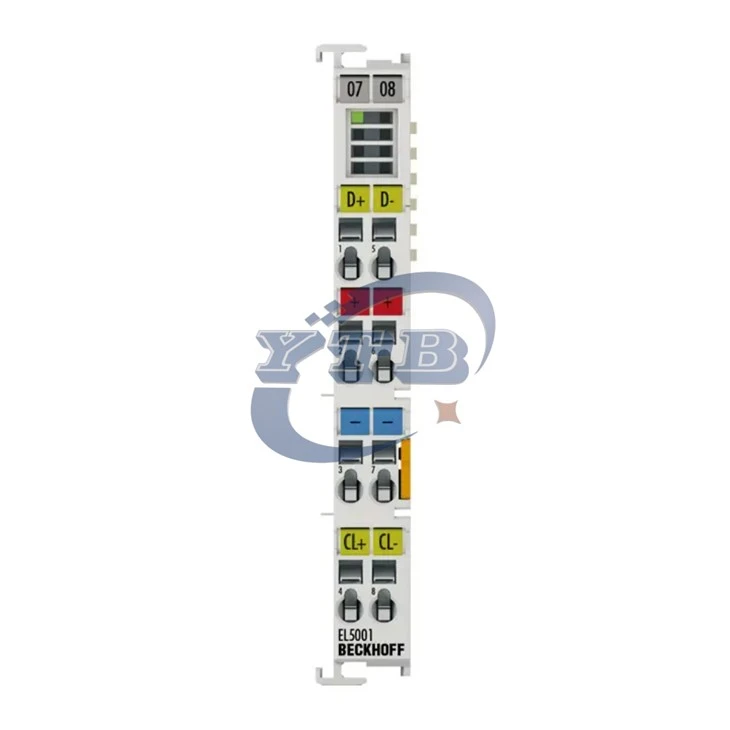

● Дизайн: Дизайнът е много-подходящ за-работа на място. Той използва стандартна 35 mm DIN шина за закопчаване-при монтаж, което прави сглобяването и премахването много лесно без никакви допълнителни инструменти. Оформлението на терминала е ясно разделено и интерфейсите на SSI енкодера (D+/D-, Cl+/Cl-) са ясно обозначени, така че дори начинаещите могат да завършат бързо свързването.
Следпродажбена поддръжка
Налично количество: В наличност.
01
Гаранция: 12 месеца.
02
Време за доставка: Изпратено същия ден.
03
Условия на плащане: T/T. Поддръжка на RMB (CNY).
04
Куриерски партньори: FedEx, DHL, UPS, TNT, EMS, SF express.
05
ЧЗВ
В1: Какви видове енкодери поддържа BECKHOFF EL5001?
A1: Този модул поддържа както едно-оборотни, така и много-оборотни абсолютни енкодери, съвместими с код на Грей и формати на двоичен код. Дължината на данните е гъвкава, до 32 бита, което я прави подходяща за повечето промишлени-клас SSI енкодери.
Q2: Как EL5001 захранва енкодера?
A2: Модулът осигурява 24 V DC директно към енкодера чрез своите захранващи контакти, така че не е необходимо допълнително захранване на енкодера. Ако е необходим 5V DC енкодер, може да се използва захранващият терминал Beckhoff EL9505.
Q3: Каква е максималната скорост на трансфер на данни?
A3: Максималната скорост на предаване е 1 MHz, което позволява бързо получаване на данни за позицията, за да отговори на-нуждите за контрол в реално-време на високоскоростно оборудване за движение.
Q4: Как мога да направя поръчка или да кандидатствам за отстъпки за групови покупки?
A4: Изпратете необходимото количество за поръчка по имейл до Irene8866@163.com или ни оставете съобщение в WhatsApp (+86 18950163907). Ние ще отговорим в рамките на 24 часа с официална оферта и потвърждение за наличност.
За повече информация за продукта, моля, свържете се с нашия професионален екип по продажбите, за да получите най-новата информация за цените и складовата наличност за BECKHOFF EL5001!
